一、產品型號本體

二、產品規格與安裝

-LCKC電路圖

-LCKC型號

-外形尺寸

-LCKD型號

-電路圖

-外形尺寸

三、測控電涌保護器

LCKC/LCKD是一款通用的一體化兩線雷電流和電涌保護器，DIN導軌安裝，可以滿足測量和控制電路、總線系統、報警系統和電信系統的最高要求。

LCKC的泄流元件為氣體放電管，限壓元件為電橋配合TVS管結構。

LCKD的泄流元件為氣體放電管，限壓元件為線間、接地TVS管，LCKD相對與LCKC具有更大末端泄流和限壓能力。

SPD選型

選擇SPD時，以下方面必須特別考慮：

1、最大持續工作電壓應大于系統可能存在的最大電壓值；

2、標準產品能承受的最大功率為3W，若系統傳輸功率大于3W時，訂貨時應特殊說明，采用無解耦產品；

3、標準產品針對模擬信號的最大使用頻率為100MHz，針對數字信號的最大使用頻率為100Mbit/s。

-安裝環境（設計、連接條件、環境條件）

1、一體化結構；

2、模塊可插拔結構；

3、超薄接線端子結構；

4、防爆并聯結構；

5、防爆串聯結構。

-相關的SPD產品標準

IEC 6643-21/GB 18802.21

低壓電涌保護器設備-Part21：連接到電信和信號網絡的電涌保護器設備-性能需求和測試方法。

-耐受能力

不同的電磁環境條件對設備的耐受能力有不同的要求，設備的耐受能力與提供的測試等級相關。為了區分設備不同的耐受能力，測試也相應的分為四個等級。測試等級包括終端設備耐受能力的要求。通常，測試等級可從設備制造商提供的產品說明書中得到。

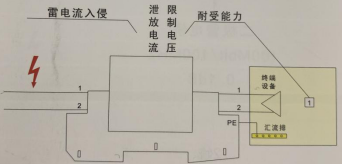

-SPD的防護效果

IT系統中的SPD能抑制導線中的干擾到每個安全值，確保不超過終端設備的耐受水平。為了保護終端設備，經過測試等級2的測試，電涌保護器的通流值必須低于EMC的測試值：沖擊電壓小于1kV,以及幾安培的脈沖電流。
